鋼襯四氟儲罐的性能高度依賴制造工藝。本文將揭秘其生產流程,并探討關鍵技術難點。

1.原材料選擇
鋼材:選用Q235B或304不銹鋼,確保殼體強度。
PTFE板材:厚度通常為3-5mm,需通過純度檢測(氟含量≥99.9%)。
2.核心工藝步驟

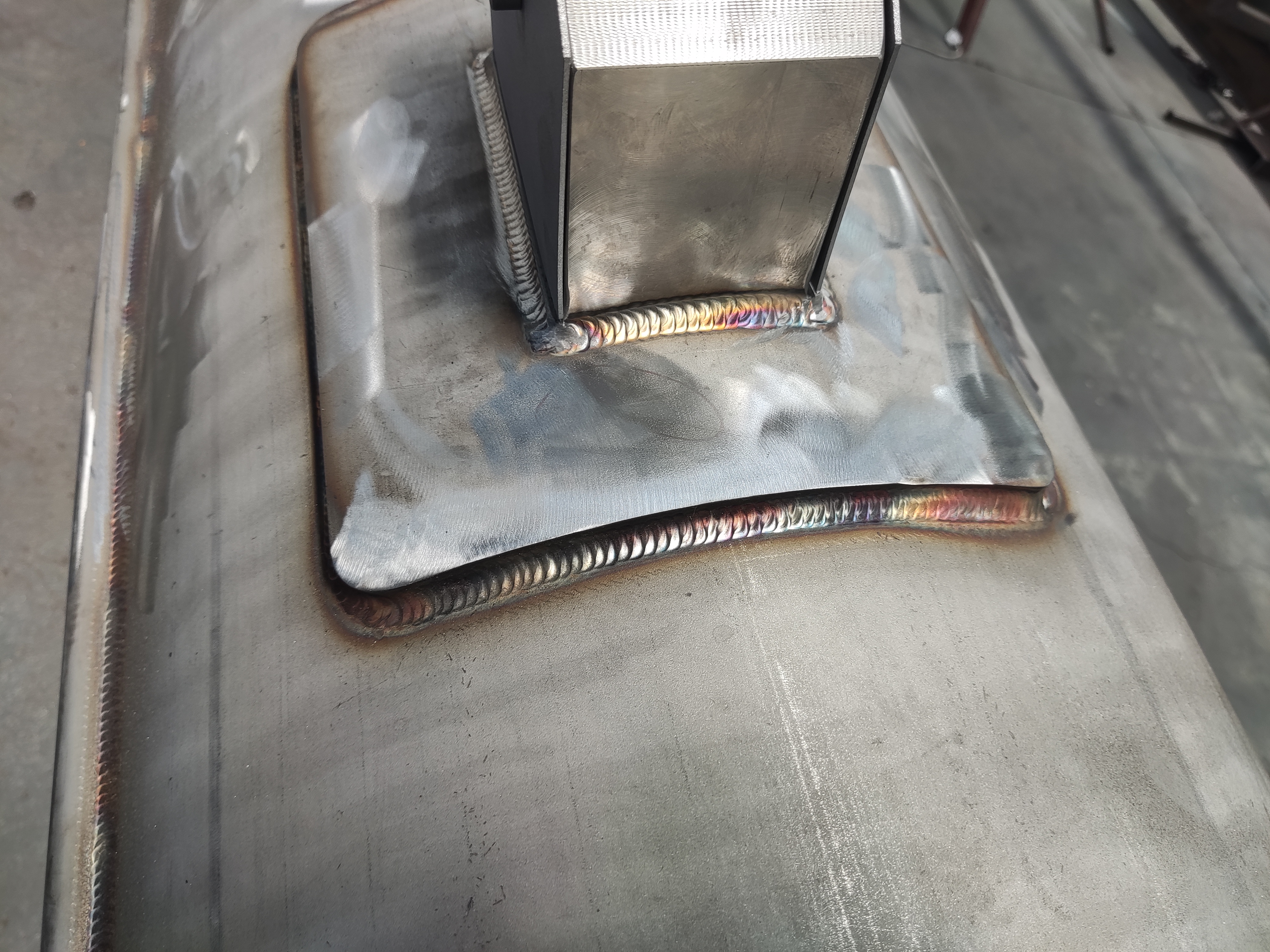

鋼殼預處理:噴砂除銹至Sa2.5級,表面粗糙度Ra≥50μm,增強粘接力。
PTFE襯里成型:
模壓法:將PTFE粉末填入模具,在30MPa壓力、380℃條件下燒結成型。
纏繞法:采用PTFE薄膜多層纏繞,適用于異形儲罐。
襯里與鋼殼結合:使用環氧樹脂膠粘劑,配合熱壓工藝消除氣泡。
3.質量檢測標準
電火花檢測:用5kV電壓掃描襯層,發現≥0.2mm的針孔。
真空負壓測試:抽真空至-0.09MPa,保壓30分鐘,觀察壓力變化。
4.典型案例
某制造商通過優化燒結曲線(階梯升溫+恒溫固化),使襯層孔隙率從0.5%降至0.1%,顯著提升抗滲透性。
